Orbit轨道球阀专业维修详解

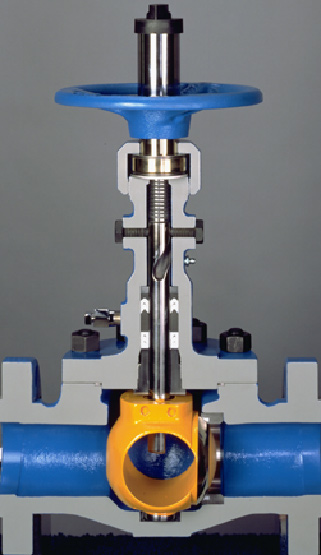

Orbit轨道球阀看似结构简单，只有简单几个部件，却有优于其他阀门的诸多特点，其优点如下：

•无摩擦旋转

•双阀杆导向销

•强制密封-机械楔紧

•单阀座设计

•最佳流动特性

•自清洗

•硬质合金堆焊密封面可注入填料

•零 泄 漏

•低扭矩、易操作

•顶装式设计

•长寿命

•高可靠性

如此简单的结构是怎样实现诸多优点的呢？

这说明在看似简单中蕴含着很多精密的技术点，所以Orbit阀门一直被模仿却从未被超越。

同样针对于Orbit阀门的维修，需要注意的技术点很多，必须由经过专业培训的技术人员进行检修、维护、保养，才能保证阀门维修后的性能提升；使用寿命延长。  非专业的维修不仅无法很好地恢复阀门性能，还有可能造成阀门二次损伤，甚至致使阀门直接报废。

举例说明：

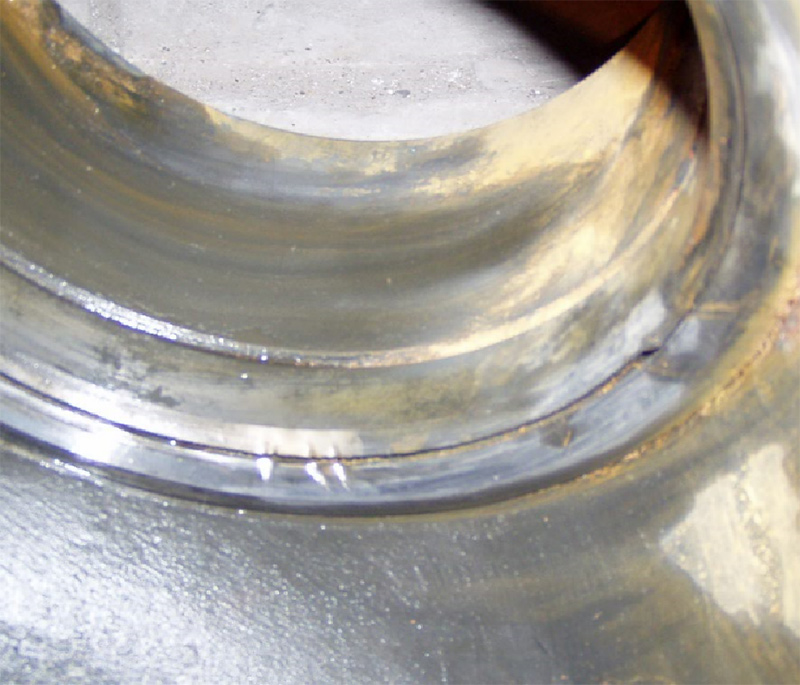

阀座的更换

Orbit阀门主要部件中的阀座，能够在最高2500CL的工况下保证6级以上密封，并能够承受频繁开关挤压，保证长寿命使用，可见它可不是一个普通的钢环那么简单，它是经过处理的中空结构，具有优异的密封性和弹性，所以一般情况下阀座损伤时是不可修复的，只能进行更换。

在阀座更换时同样有很多方面需要注意：

1、阀座尺寸，过盈量是否合理；

2、阀座材质是否符合；

3、安装是否到位；

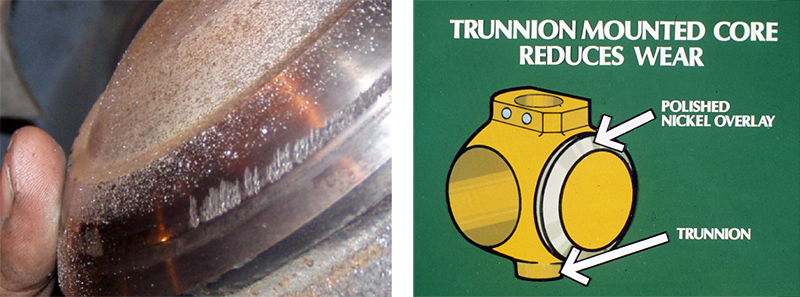

阀球的维修

阀球的密封面是由硬质合金堆焊而成的，所以相对于阀座损坏机率较小，但在管道内存在焊渣等较硬杂质时阀球有可能出现损伤。在损伤出现后可根据损伤程度制定维修或更换方案。

阀球的维修需要专业设备及人员，必须满足：

1、先堆焊再研磨；

2、焊材与原材质一致；

3、研磨后不能改变原阀球R值、中心高等标准参数；

4、另外阀球耳轴、固定销钉等部件的磨损情况均会影响阀门工作状态，同样需检查维护；

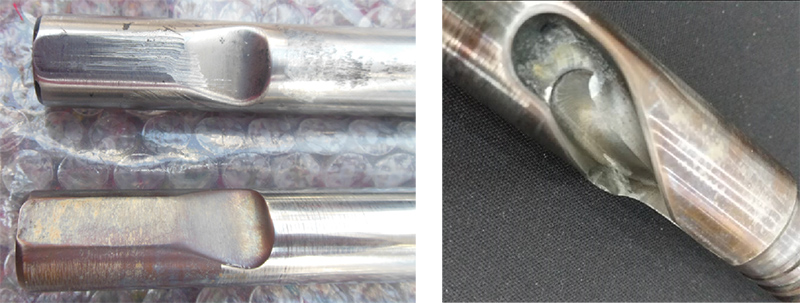

阀杆的维护

    阀杆是驱动阀门开关的主要部件，它的磨损情况直接影响阀门开关是否顺滑平稳；是否开关到位；阀球是否充分压紧阀座，在损伤出现后可根据损伤程度制定维修或更换方案。

阀杆的检查维修需要专业人员，必须注意以下几点：

1、阀杆导向槽磨损情况；

2、阀杆楔形受力面磨损程度；

3、阀杆表面光洁度及阀杆强度；

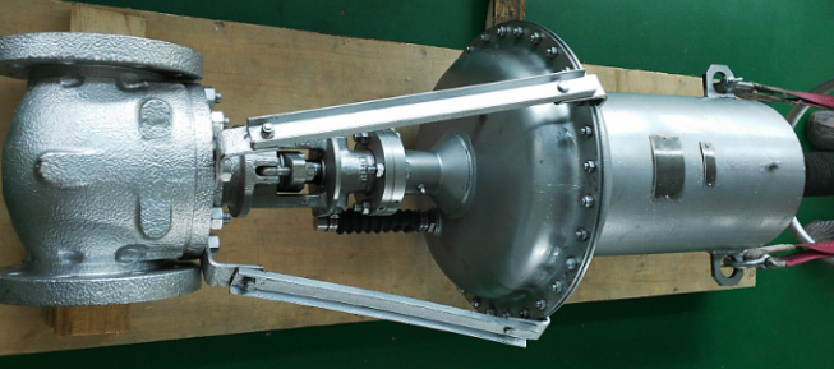

执行器的维护检修

    Orbit原厂执行器是根据轨道球阀的工作原理专门设计的执行机构，它能完美地操作阀门的动作。执行器各部件的组装及它与阀门的装配均有精确的数据要求，装配是否标准会直接影响阀门的工作状态，如果对组装及装配数据要求不了解，盲目拆卸组装执行器就会改变执行器性能，使阀门在非正常状态下工作，影响使用性能，缩短使用年限，更甚者直接造成阀门执行器损坏报废。

所以执行器的检查维修需要专业人员进行，必须注意以下几点：

1、执行器的拆卸需要按照《维修手册》步骤进行；

2、执行器紧固件的紧固，弹簧的预紧需要严格按照工厂参数进行；

3、执行器与阀门的装配参数需要严格按照工厂参数进行；

我们公司有完善的维修体系流程，严谨的检修规范，专业的维修技术，优秀的维修团队，会针对用户需要维修的每一台阀门进行详细的勘查了解，然后有针对性地做出合理的维修建议，经双方协定后，我们会编制详尽的施工方案，然后按照方案进行专业维修。

非专业检修不成功的事例

一、某单位Orbit轨道球阀几次故障现象及自行维修经过

1、01KV40007阀门动作不顺畅，解体阀门发现阀球、阀座磨损严重，导致阀杆运动不规则，轨道槽边缘与导向销碰撞受力造成缺损。因现场阀门维保人员不能处理，申请外委维修此阀门。

2、2016-9-19  01KV40007出厂维修。

3、2017-4-1阀门上线，仪表恢复气源管、接线，阀门动作正常。工艺人员升压降压正常阀门无内漏，工艺投用使用。

4、017-5-11阀门开不到位，仪表值班人员现场检查发现膜头排气口泄气压力大，用手轮动作阀门开关动作正常，维保人员解体膜头发现膜片密封圈损坏，更换密封圈后回装膜头，试验阀门动作正常，工艺投用使用。

5、2017-5-27 阀门再次不能打开，仪表值班人员现场检查发现膜头排气口泄气压力大，解体膜头发现膜片密封圈缺失一个，怀疑为上次更换密封圈时遗漏，更换、补齐密封圈后回装膜头，阀门还是不能全开，用手轮也不能打开，查找原因为两个阀杆导向销与阀杆间隙小阻碍阀杆动作。加垫片缩短阀杆导向销后阀门动作正常。工艺投用使用。

6、2017-6-28阀门不能关闭，仪表值班人员现场检查，稍微摇动手轮后阀门关闭，再次开阀时阀门不能打开，检查阀杆导向销发现导向销顶端有磨损，维保人员用锉刀修补后回装，试验阀门动作正常。工艺投用使用。

7、2017-7-5  工艺准备将氢气干燥器V-1481由B台切至A台切换时，01KV40007这时虽然DCS显示关闭状态，但实际阀杆和阀球突然脱离发生内漏现象，导致氢气由运行的A台窜入B台进入燃料气系统，造成氢气产品断料，燃料气系统波动，进而造成甲烷化反应器R-1480超温联锁停车，膨胀机C-1420振动高高联锁停车，阀门下线检查维修。

8、后交由我公司检修。

二、针对此维修事例的分析：

1、基本检修过程： 阀门交给非专业维修单位维修，采取的办法是，破坏性拆除阀座，自行加工阀座、阀球，由于阀座拆卸时破坏了阀座槽，重新安装阀座时加工了阀座槽，更换了原装阀杆，整阀组装后与执行器装配后投用。

2、检修时的错误点：

造成的后果：

1、破坏性拆除阀座；----------------------------损伤了阀体上的阀座槽，造成随后检修无法正常更换原装备；

2、自行加工阀座、阀球；-------------------------阀座不是想象中只要密封就可以，自行加工阀座无弹性，阀球受力不合理是造成后期阀杆损坏的原因。

3、破坏了阀座槽；-------------------------------原装阀门部件配合极为精确，破坏阀座槽造成阀座位置变化，造成阀门需超行程工作才能保证密封。

4、整阀组装后与执行器装配未按工厂数据安装；-- --未按原厂数据安装，使阀门各部件受力不合理最终损坏。

经过非专业维修后，不但维修没有效果还使问题加重，造成阀门从原本只是内漏到最终几乎报废，给后来的专业维修制造了很多困难。

3、阀门在我公司维修过程：

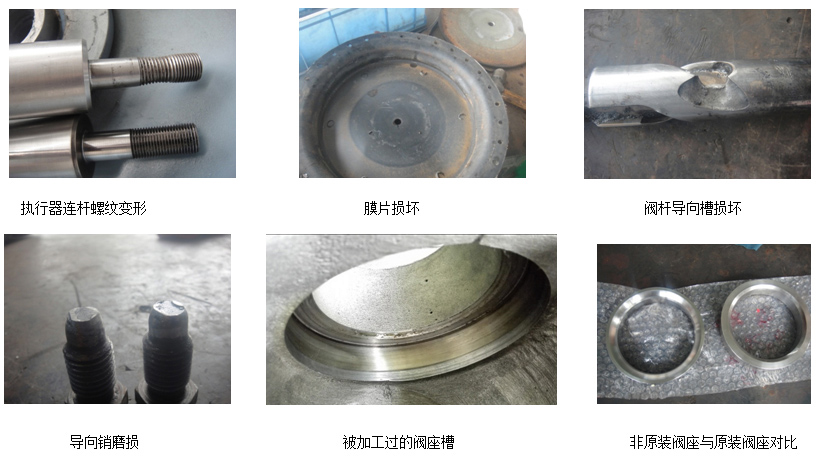

阀门进厂检查时，阀杆、阀球、阀座、阀杆导向销、执行器膜片、执行器连杆、阀杆密封环均已损坏；阀体被破坏，阀门几乎报废。
